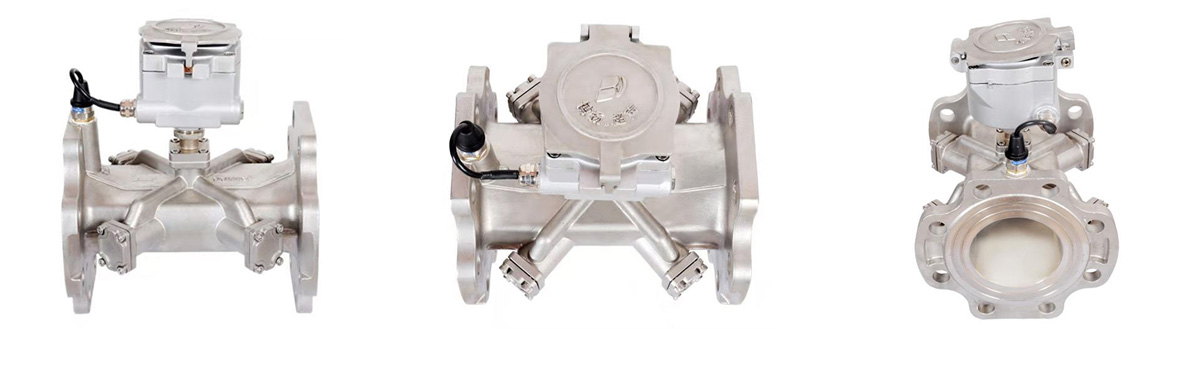

名稱：BYW型超聲波水表
詳細信息
產 品 特 點
? 滿足城市供水管網分區計量需求，適用多種工業現場。
? 采用低電壓、多脈沖技術，多聲道設計， 測量精度高，適應復雜流態的測量。
? 采用超聲波傳播速度差法原理，無機械轉動部件，壓力損失小，運行穩定可靠。
? 抗干擾設計，變頻器環境正常工作。
? 低始動流量，高準確度等級，雙量計量。
? 微功耗設計，內置鋰電池可連續工作 6 年以上，無需外接電源。
? 可以同時測量流量、溫度和壓力，監測儀表及管網運行狀況。
? 通過 NB-IOT 窄帶物聯網與平臺通信，實現數據定時上報和異常報警功能。
性 能 參 數
項 目
性能參數
測量介質
水，且充滿被測管道
聲道數量
2 聲道
準確度等級
1 級、2 級
量 程 比
R250(R100、R160、R315、R400、R500 可訂制)
公稱直徑
DN50～DN300
最高工作壓力
1.6Mpa（2.5Mpa 可訂制）
溫度等級
T30(T50、T70、T90 可訂制)
壓力損失等級
△p10
氣候環境類別
Ｏ類
顯 示 器
液晶 8 位數字+提示符
顯示內容
正累積量、負累積量、瞬時流量、瞬時流速、管道壓力、運行時間、錯誤代碼、信號質量、工作狀態、儀表參數、歷史數據
最大計量
正累積量：99999999m3，分辨力：0.0001m3 負累積量：99999999m3，分辨力：0.0001m3
數據通訊
通訊接口：RS485（RS232、M-BUS 可選）
通訊協議：MODBUS、CJ/T188、GB/T26831、EN13757、BOYANG
無線上報
（可訂制）
上報網絡：NB-IOT 窄帶物聯網
上報類型：定時上報、手動上報、流量超限
上報數據：累積流量、瞬時流量、儀表狀態
上報頻率：1 次/天
數據存儲
最近 64 個月或日的歷史數據：正累積量、負累積量、運行時間
輸入接口
1 路高精度 4-20mA 電流信號
2 路高精度 Pt1000 鉑電阻信號
輸出接口
1 路 OCT 脈沖信號
1 路光電隔離 4-20mA 電流信號
測量周期
1 次/秒
防護等級
IP68
工作電源
內置高能鋰電池（6 年）
外接 8～30V 直流電源（可選）
|
超 聲 波 水 表 流 量 參 數 表 |
|
公稱直徑
（mm） |
Q3/Q1 |
Q2/Q1 |
Q4/Q3 |
最小流量
Q1(m3/h) |
分界流量
Q2(m3/h) |
常用流量
Q3(m3/h) |
過載流量
Q4(m3/h) |
|
50 |
250 |
1.6 |
1.25 |
0.100 |
0.160 |
25.00 |
31.25 |
|
65 |
250 |
1.6 |
1.25 |
0.160 |
0.256 |
40.00 |
50.00 |
|
80 |
250 |
1.6 |
1.25 |
0.252 |
0.403 |
63.00 |
78.75 |
|
100 |
250 |
1.6 |
1.25 |
0.400 |
0.640 |
100.00 |
125.00 |
|
125 |
250 |
1.6 |
1.25 |
0.640 |
1.024 |
160.00 |
200.00 |
|
150 |
250 |
1.6 |
1.25 |
1.000 |
1.600 |
250.00 |
312.50 |
|
200 |
250 |
1.6 |
1.25 |
1.600 |
2.560 |
400.00 |
500.00 |
|
250 |
250 |
1.6 |
1.25 |
2.520 |
4.032 |
630.00 |
787.50 |
|
300 |
250 |
1.6 |
1.25 |
4.000 |
6.400 |
1000.00 |
1250.00 |
